PTI 4102-1709 Flange Yoke

Vendor: PTI, Sku: 4102-1709

Product Description

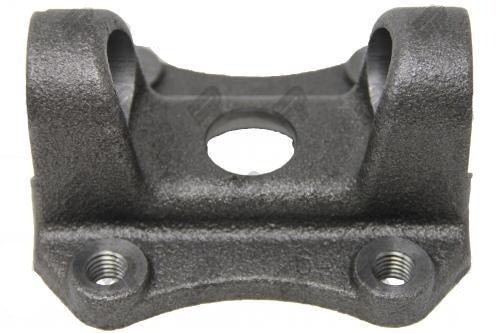

Flange Yoke - Driveshaft

Square bolt pattern 3 X 3 inch. This 1410 series Ford flange has a hole through the center and is generally attached to the transfer case.

Specifications

Bolt Circle: 4.250 Inch
Series: 1410
Outside U-joint Dimensions: 4.188 Inch
Bearing Cap Diameter: 1.188 Inch
Flange Face to Center Line: 1.625 Inch
Hole/Thread Size: M12 x 1.75 Inch
Number of Bolt Holes: 4
Bolt Hole Diameter: 0.400 Inch
Pilot Diameter: 2.680 Inch Female
Joint Angle: 12 Degrees
Pilot Diameter: 2.680 Inch
Swing Diameter 0.400 Inch




Compatible Parts:
PTI N800594-S100 Bolt Kit (12 mm / 12 point / Length 1.750 Inch)

Alternate Part Number:
AAM F81Z4865CA Flange Yoke
Spicer 3-2-1709 Flange Yoke
Neapco N3-2-1709 Flange Yoke

Sku: 4102-1709
Vendor: PTI
$53.28
Maximum quantity available reached.

DETAILS

U-Joint Series:
1410
U-Joint Cap Size (B): 1.188"
U-Joint Width (A): 4.188"
Snap Ring Type: Outside Snap Ring
Manufacturer: PTI
Pilot Diameter (G): 2.680" F
Bolt Circle (E): 4.250"
Manufacturer Part Number: 4102-1709
Flange or Swing Diameter (J):
Bolt Hole (F):
Number of Bolt Holes: 4
OEM/Alternate Part Number:

“Outside

.
